AM-001-2
BTR
- 轴向固有频率
- 17 Hz
- 轴向动态刚度
- 16 N/mm
- 径向动态刚度
- 13 N/mm
- 温度范围
- -54～149°C
AM-001 Series
LORD AM-001 系列低外形航空电子隔振器
单件最大静载荷 1.4 kg，最大共振动态输入 0.91 mm D.A.，提供 BTR、BTR II 弹性体，适用于航空电子设备及其他敏感设备。
选型摘要
系列公共参数与归纳范围合并展示系列公共参数
官方原始参数
官方原始参数
系列归纳参数
系列归纳参数
系列归纳参数
系列公共参数
系列公共参数
| 弹性体 | 温度范围 |
|---|---|
| BTR | -65～300°F / -54～149°C |
| BTR II | -40～300°F / -40～149°C |

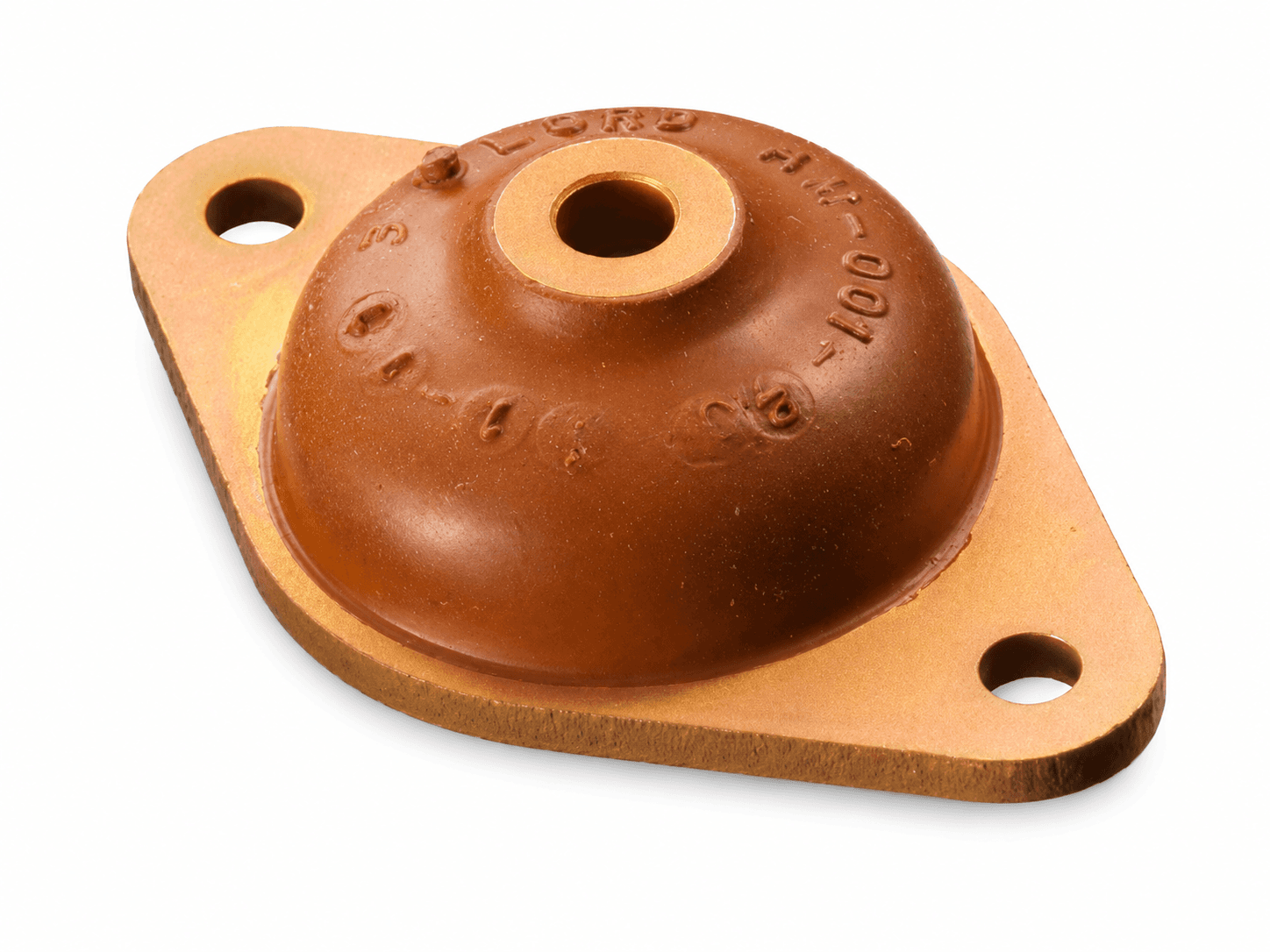

AM-001 系列产品照片
AM-001 型号选择
AM-001 系列各型号的安装尺寸和系列单件最大静载荷相同，主要区别在于弹性体、轴向固有频率、轴向动态刚度和径向动态刚度。 请先确认单个安装点载荷不超过 1.4 kg，再根据振动频率、刚度和环境温度选择具体型号。
| 型号 | 弹性体 | 轴向固有频率 | 轴向动态刚度 | 径向动态刚度 | 温度范围 | 操作 |
|---|---|---|---|---|---|---|
| AM-001-2 | BTR | 17 Hz | 16 N/mm | 13 N/mm | -54～149°C | 查看详情 |
| AM-001-3 | BTR | 19 Hz | 18 N/mm | 15 N/mm | -54～149°C | 查看详情 |
| AM-001-4 | BTR | 20 Hz | 21 N/mm | 18 N/mm | -54～149°C | 查看详情 |
| AM-001-5 | BTR | 22 Hz | 25 N/mm | 21 N/mm | -54～149°C | 查看详情 |
| AM-001-6 | BTR | 23 Hz | 29 N/mm | 24 N/mm | -54～149°C | 查看详情 |
| AM-001-7 | BTR | 25 Hz | 33 N/mm | 27 N/mm | -54～149°C | 查看详情 |
| AM-001-8 | BTR | 27 Hz | 38 N/mm | 31 N/mm | -54～149°C | 查看详情 |
| AM-001-9 | BTR | 29 Hz | 43 N/mm | 36 N/mm | -54～149°C | 查看详情 |
| AM-001-10 | BTR | 31 Hz | 50 N/mm | 41 N/mm | -54～149°C | 查看详情 |
| AM-001-17 | BTR II | 15 Hz | 12 N/mm | 10 N/mm | -40～149°C | 查看详情 |
| AM-001-18 | BTR II | 17 Hz | 16 N/mm | 13 N/mm | -40～149°C | 查看详情 |
| AM-001-19 | BTR II | 20 Hz | 20 N/mm | 17 N/mm | -40～149°C | 查看详情 |
| AM-001-20 | BTR II | 22 Hz | 26 N/mm | 21 N/mm | -40～149°C | 查看详情 |
| AM-001-21 | BTR II | 25 Hz | 34 N/mm | 28 N/mm | -40～149°C | 查看详情 |
查看详情
AM-001-3
BTR
- 轴向固有频率
- 19 Hz
- 轴向动态刚度
- 18 N/mm
- 径向动态刚度
- 15 N/mm
- 温度范围
- -54～149°C
AM-001-4
BTR
- 轴向固有频率
- 20 Hz
- 轴向动态刚度
- 21 N/mm
- 径向动态刚度
- 18 N/mm
- 温度范围
- -54～149°C
AM-001-5
BTR
- 轴向固有频率
- 22 Hz
- 轴向动态刚度
- 25 N/mm
- 径向动态刚度
- 21 N/mm
- 温度范围
- -54～149°C
AM-001-6
BTR
- 轴向固有频率
- 23 Hz
- 轴向动态刚度
- 29 N/mm
- 径向动态刚度
- 24 N/mm
- 温度范围
- -54～149°C
AM-001-7
BTR
- 轴向固有频率
- 25 Hz
- 轴向动态刚度
- 33 N/mm
- 径向动态刚度
- 27 N/mm
- 温度范围
- -54～149°C
AM-001-8
BTR
- 轴向固有频率
- 27 Hz
- 轴向动态刚度
- 38 N/mm
- 径向动态刚度
- 31 N/mm
- 温度范围
- -54～149°C
AM-001-9
BTR
- 轴向固有频率
- 29 Hz
- 轴向动态刚度
- 43 N/mm
- 径向动态刚度
- 36 N/mm
- 温度范围
- -54～149°C
AM-001-10
BTR
- 轴向固有频率
- 31 Hz
- 轴向动态刚度
- 50 N/mm
- 径向动态刚度
- 41 N/mm
- 温度范围
- -54～149°C
AM-001-17
BTR II
- 轴向固有频率
- 15 Hz
- 轴向动态刚度
- 12 N/mm
- 径向动态刚度
- 10 N/mm
- 温度范围
- -40～149°C
AM-001-18
BTR II
- 轴向固有频率
- 17 Hz
- 轴向动态刚度
- 16 N/mm
- 径向动态刚度
- 13 N/mm
- 温度范围
- -40～149°C
AM-001-19
BTR II
- 轴向固有频率
- 20 Hz
- 轴向动态刚度
- 20 N/mm
- 径向动态刚度
- 17 N/mm
- 温度范围
- -40～149°C
AM-001-20
BTR II
- 轴向固有频率
- 22 Hz
- 轴向动态刚度
- 26 N/mm
- 径向动态刚度
- 21 N/mm
- 温度范围
- -40～149°C
AM-001-21
BTR II
- 轴向固有频率
- 25 Hz
- 轴向动态刚度
- 34 N/mm
- 径向动态刚度
- 28 N/mm
- 温度范围
- -40～149°C

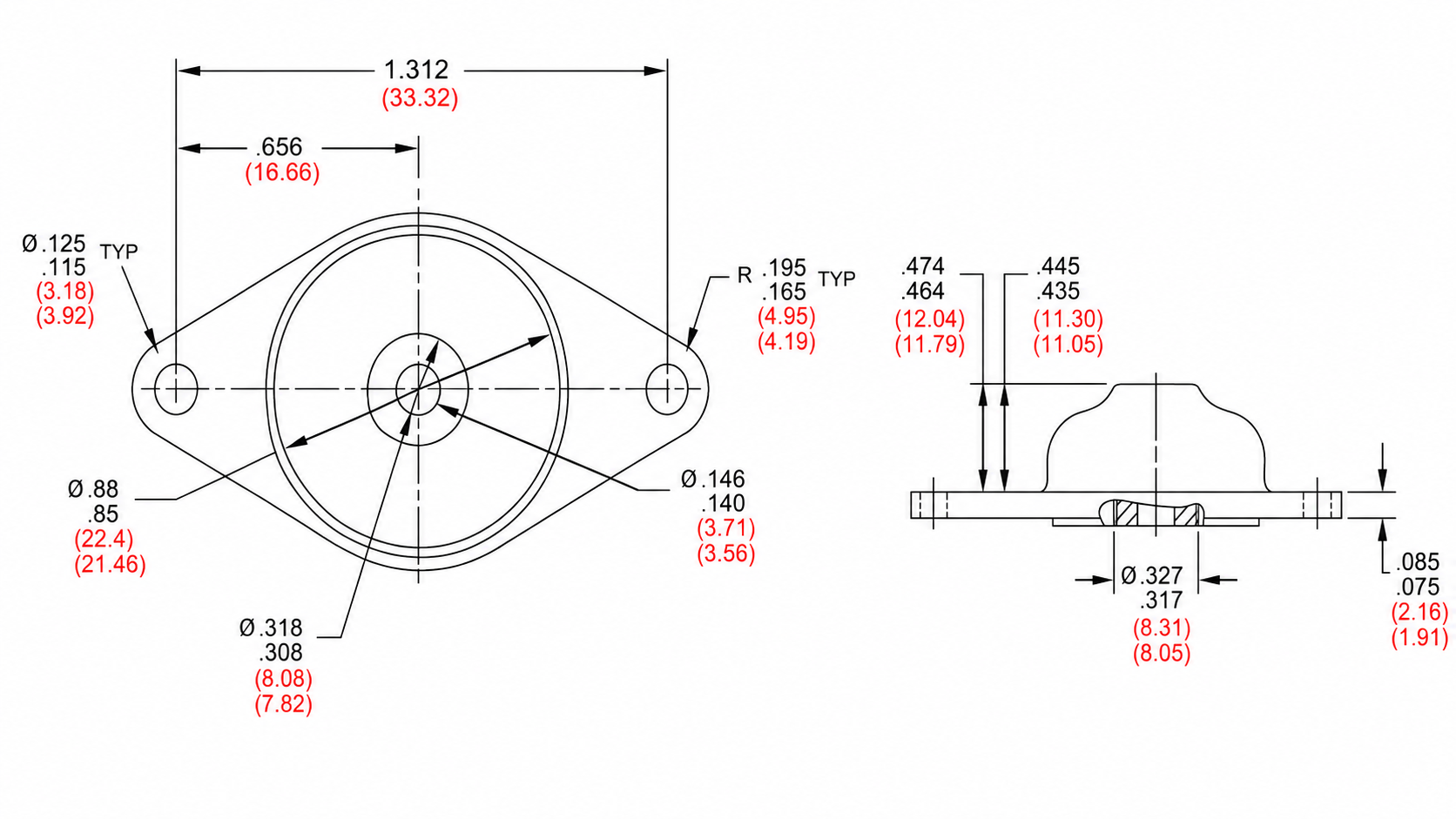

AM-001 系列公共外形尺寸
AM-001 系列型号共用安装尺寸。采购和工程确认时以官方尺寸图为准。
AM-001 系列技术曲线
曲线作为系列典型资料展示，不作为单个型号的精确参数。点击图片可在页面内放大查看。

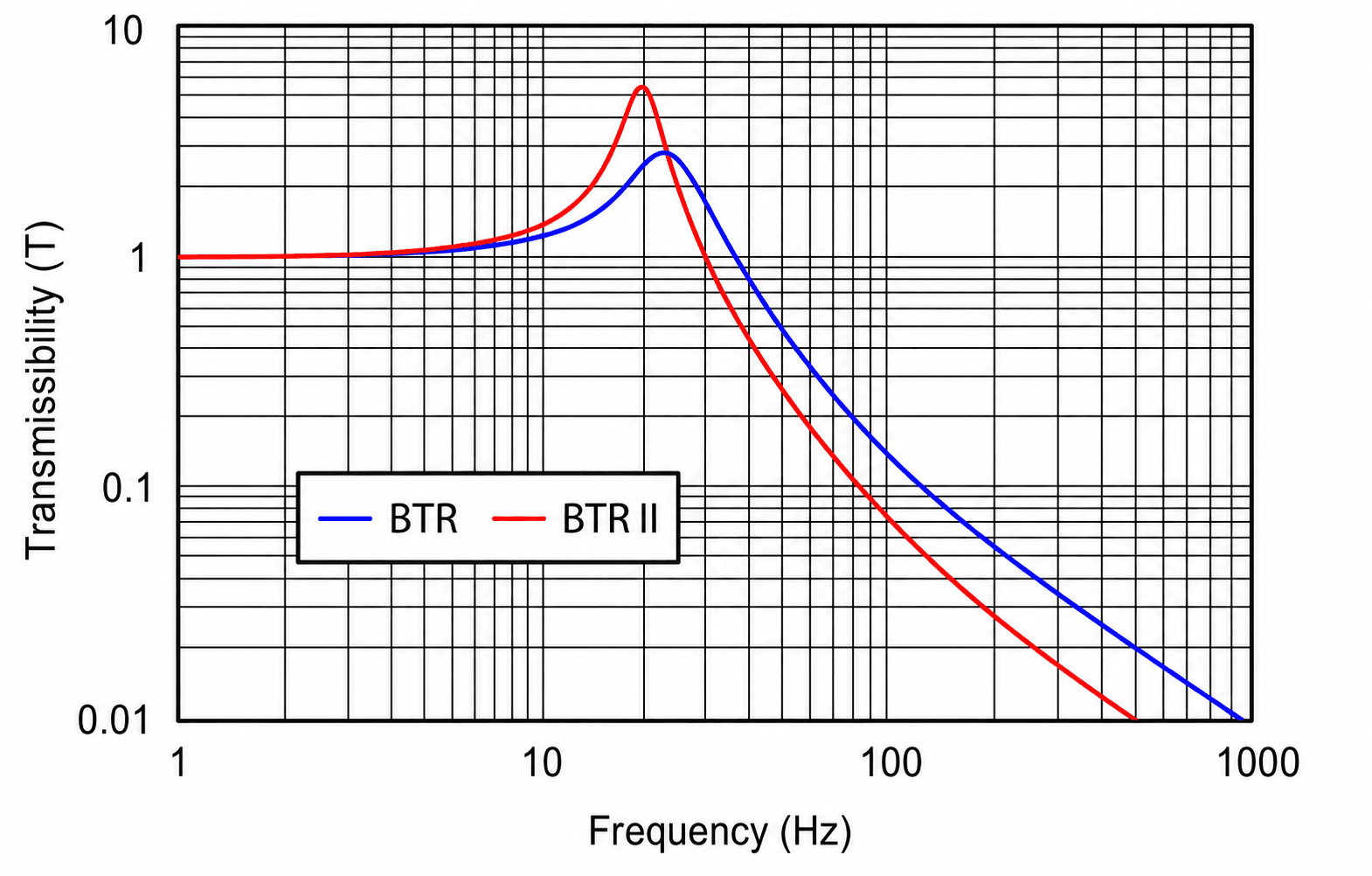

Figure 2
Transmissibility vs. Frequency
BTR / BTR II 典型传递率曲线，不作为具体型号精确参数。

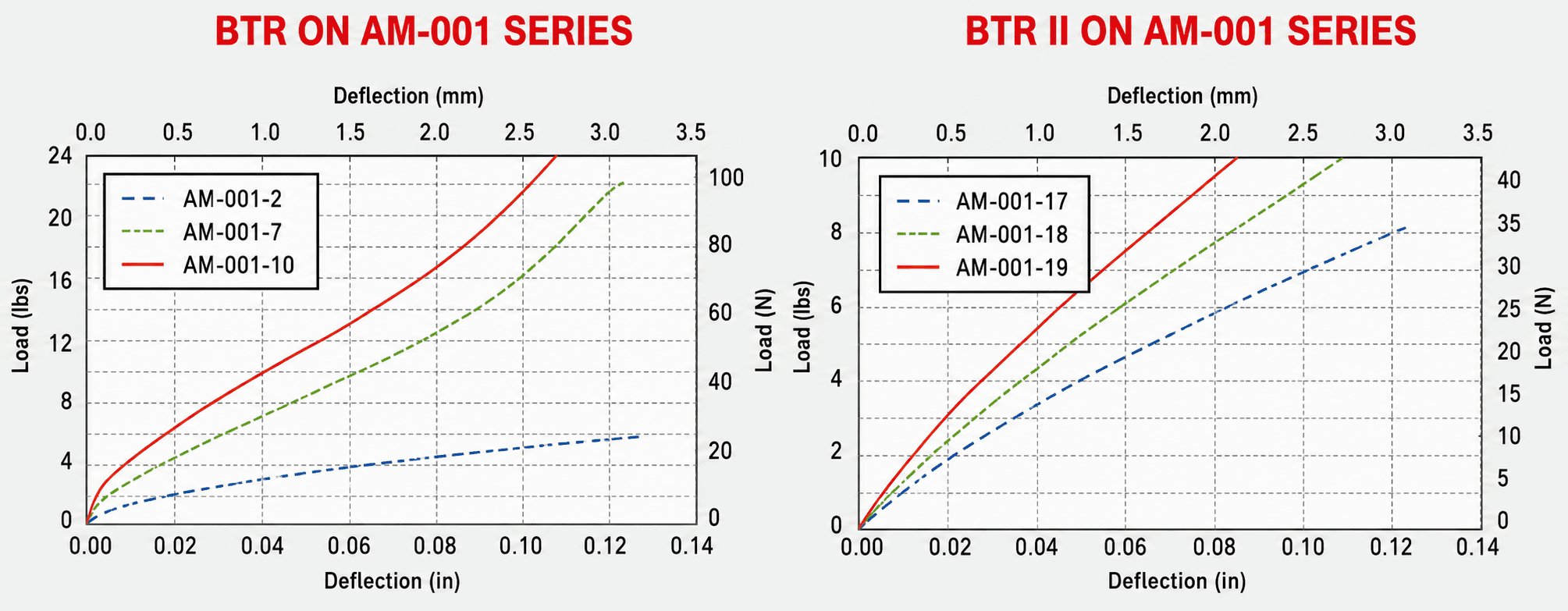

Figure 3
Typical Load vs. Deflection Values
系列代表型号载荷-挠度曲线；点击可在页面内放大查看。
还没确定具体型号？可以先询价 AM-001 系列。
询价时可选择具体型号，也可以标记为需要协助选型。
