AM-003-2
BTR
- 轴向固有频率
- 18 Hz
- 轴向动态刚度
- 27 N/mm
- 径向动态刚度
- 30 N/mm
- 温度范围
- -54～149°C
AM-003 Series
LORD AM-003 系列低外形航空电子隔振器
单件最大静载荷 2 kg，最大共振动态输入 0.91 mm D.A.，提供 BTR、BTR II 弹性体，适用于航空电子设备及其他敏感设备。
选型摘要
系列公共参数与归纳范围合并展示系列公共参数
官方原始参数
官方原始参数
系列归纳参数
系列归纳参数
系列归纳参数
系列公共参数
系列公共参数
| 弹性体 | 温度范围 |
|---|---|
| BTR | -65～300°F / -54～149°C |
| BTR II | -40～300°F / -40～149°C |

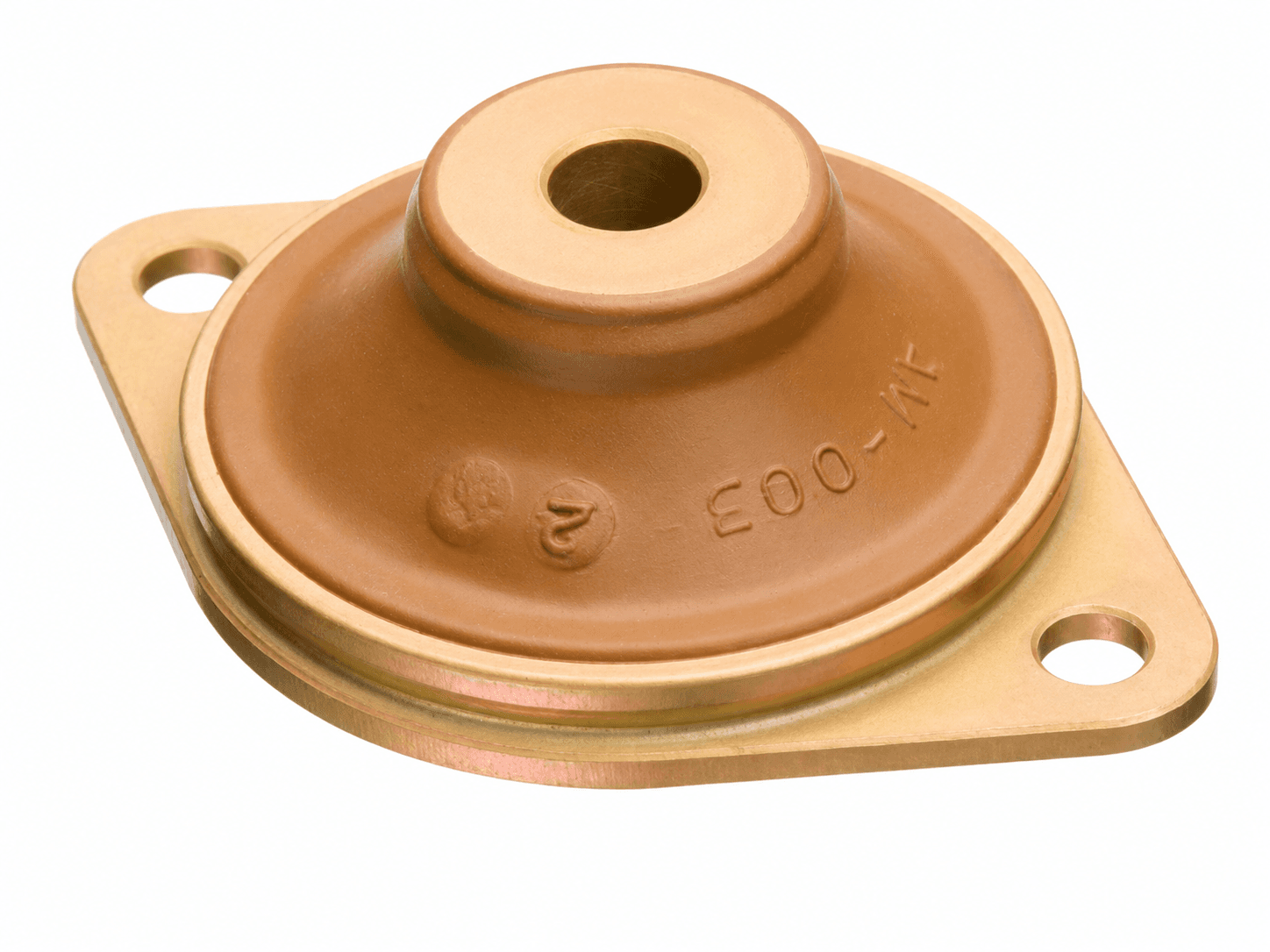

AM-003 系列产品照片
AM-003 型号选择
AM-003 系列各型号的安装尺寸和系列单件最大静载荷相同，主要区别在于弹性体、轴向固有频率、轴向动态刚度和径向动态刚度。 请先确认单个安装点载荷不超过 2 kg，再根据振动频率、刚度和环境温度选择具体型号。
| 型号 | 弹性体 | 轴向固有频率 | 轴向动态刚度 | 径向动态刚度 | 温度范围 | 操作 |
|---|---|---|---|---|---|---|
| AM-003-2 | BTR | 18 Hz | 27 N/mm | 30 N/mm | -54～149°C | 查看详情 |
| AM-003-3 | BTR | 20 Hz | 31 N/mm | 35 N/mm | -54～149°C | 查看详情 |
| AM-003-4 | BTR | 21 Hz | 37 N/mm | 41 N/mm | -54～149°C | 查看详情 |
| AM-003-5 | BTR | 23 Hz | 43 N/mm | 47 N/mm | -54～149°C | 查看详情 |
| AM-003-6 | BTR | 25 Hz | 49 N/mm | 54 N/mm | -54～149°C | 查看详情 |
| AM-003-7 | BTR | 26 Hz | 56 N/mm | 62 N/mm | -54～149°C | 查看详情 |
| AM-003-8 | BTR | 28 Hz | 64 N/mm | 71 N/mm | -54～149°C | 查看详情 |
| AM-003-9 | BTR | 30 Hz | 74 N/mm | 82 N/mm | -54～149°C | 查看详情 |
| AM-003-10 | BTR | 33 Hz | 84 N/mm | 94 N/mm | -54～149°C | 查看详情 |
| AM-003-11 | BTR II | 16 Hz | 20 N/mm | 23 N/mm | -40～149°C | 查看详情 |
| AM-003-12 | BTR II | 18 Hz | 27 N/mm | 30 N/mm | -40～149°C | 查看详情 |
| AM-003-13 | BTR II | 21 Hz | 35 N/mm | 39 N/mm | -40～149°C | 查看详情 |
| AM-003-14 | BTR II | 23 Hz | 44 N/mm | 49 N/mm | -40～149°C | 查看详情 |
| AM-003-15 | BTR II | 27 Hz | 58 N/mm | 65 N/mm | -40～149°C | 查看详情 |
查看详情
AM-003-3
BTR
- 轴向固有频率
- 20 Hz
- 轴向动态刚度
- 31 N/mm
- 径向动态刚度
- 35 N/mm
- 温度范围
- -54～149°C
AM-003-4
BTR
- 轴向固有频率
- 21 Hz
- 轴向动态刚度
- 37 N/mm
- 径向动态刚度
- 41 N/mm
- 温度范围
- -54～149°C
AM-003-5
BTR
- 轴向固有频率
- 23 Hz
- 轴向动态刚度
- 43 N/mm
- 径向动态刚度
- 47 N/mm
- 温度范围
- -54～149°C
AM-003-6
BTR
- 轴向固有频率
- 25 Hz
- 轴向动态刚度
- 49 N/mm
- 径向动态刚度
- 54 N/mm
- 温度范围
- -54～149°C
AM-003-7
BTR
- 轴向固有频率
- 26 Hz
- 轴向动态刚度
- 56 N/mm
- 径向动态刚度
- 62 N/mm
- 温度范围
- -54～149°C
AM-003-8
BTR
- 轴向固有频率
- 28 Hz
- 轴向动态刚度
- 64 N/mm
- 径向动态刚度
- 71 N/mm
- 温度范围
- -54～149°C
AM-003-9
BTR
- 轴向固有频率
- 30 Hz
- 轴向动态刚度
- 74 N/mm
- 径向动态刚度
- 82 N/mm
- 温度范围
- -54～149°C
AM-003-10
BTR
- 轴向固有频率
- 33 Hz
- 轴向动态刚度
- 84 N/mm
- 径向动态刚度
- 94 N/mm
- 温度范围
- -54～149°C
AM-003-11
BTR II
- 轴向固有频率
- 16 Hz
- 轴向动态刚度
- 20 N/mm
- 径向动态刚度
- 23 N/mm
- 温度范围
- -40～149°C
AM-003-12
BTR II
- 轴向固有频率
- 18 Hz
- 轴向动态刚度
- 27 N/mm
- 径向动态刚度
- 30 N/mm
- 温度范围
- -40～149°C
AM-003-13
BTR II
- 轴向固有频率
- 21 Hz
- 轴向动态刚度
- 35 N/mm
- 径向动态刚度
- 39 N/mm
- 温度范围
- -40～149°C
AM-003-14
BTR II
- 轴向固有频率
- 23 Hz
- 轴向动态刚度
- 44 N/mm
- 径向动态刚度
- 49 N/mm
- 温度范围
- -40～149°C
AM-003-15
BTR II
- 轴向固有频率
- 27 Hz
- 轴向动态刚度
- 58 N/mm
- 径向动态刚度
- 65 N/mm
- 温度范围
- -40～149°C

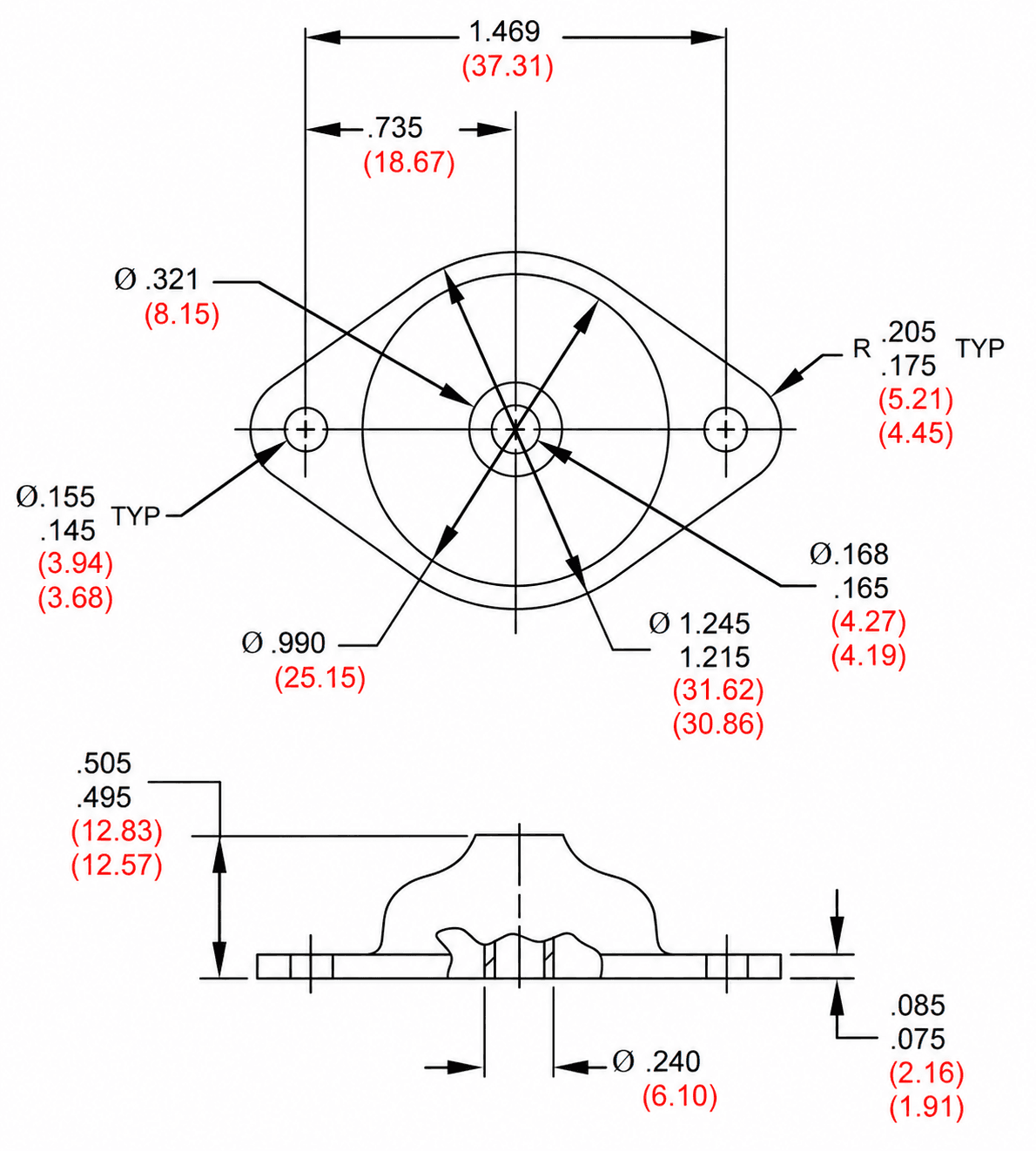

AM-003 系列公共外形尺寸
AM-003 系列型号共用安装尺寸。采购和工程确认时以官方尺寸图为准。
AM-003 系列技术曲线
曲线作为系列典型资料展示，不作为单个型号的精确参数。点击图片可在页面内放大查看。

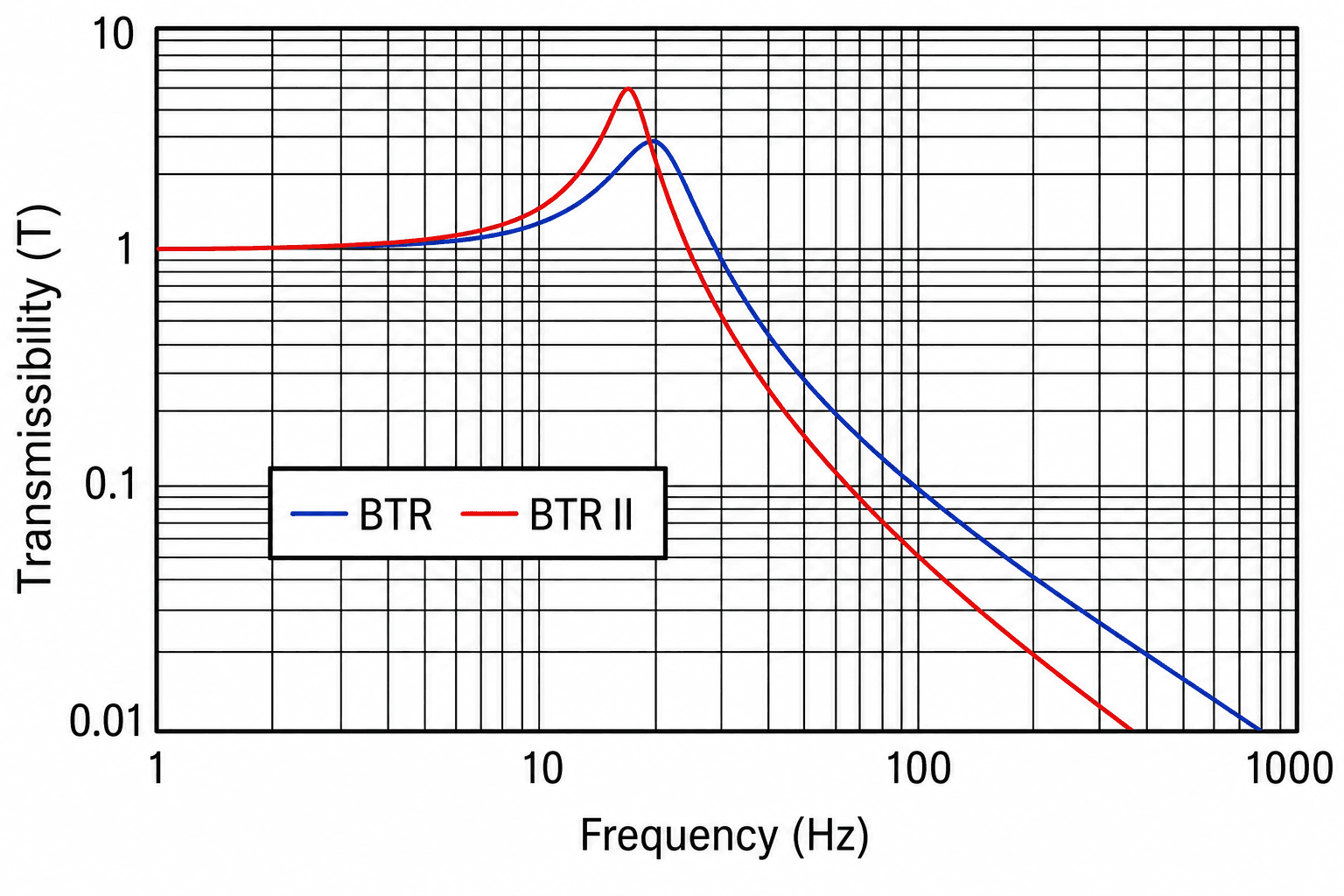

Figure 2
Transmissibility vs. Frequency
BTR / BTR II 典型传递率曲线，不作为具体型号精确参数。
Figure 3
Typical Load vs. Deflection Values
系列代表型号载荷-挠度曲线；点击可在页面内放大查看。
还没确定具体型号？可以先询价 AM-003 系列。
询价时可选择具体型号，也可以标记为需要协助选型。
