AM-005-2
BTR
- 轴向固有频率
- 24 Hz
- 轴向动态刚度
- 62 N/mm
- 径向动态刚度
- 48 N/mm
- 温度范围
- -54～149°C
AM-005 Series
LORD AM-005 系列低外形航空电子隔振器
单件最大静载荷 2.7 kg，最大共振动态输入 0.91 mm D.A.，提供 BTR、BTR II 弹性体，适用于航空电子设备及其他敏感设备。
选型摘要
系列公共参数与归纳范围合并展示系列公共参数
官方原始参数
官方原始参数
系列归纳参数
系列归纳参数
系列归纳参数
系列公共参数
系列公共参数
| 弹性体 | 温度范围 |
|---|---|
| BTR | -65～300°F / -54～149°C |
| BTR II | -40～300°F / -40～149°C |

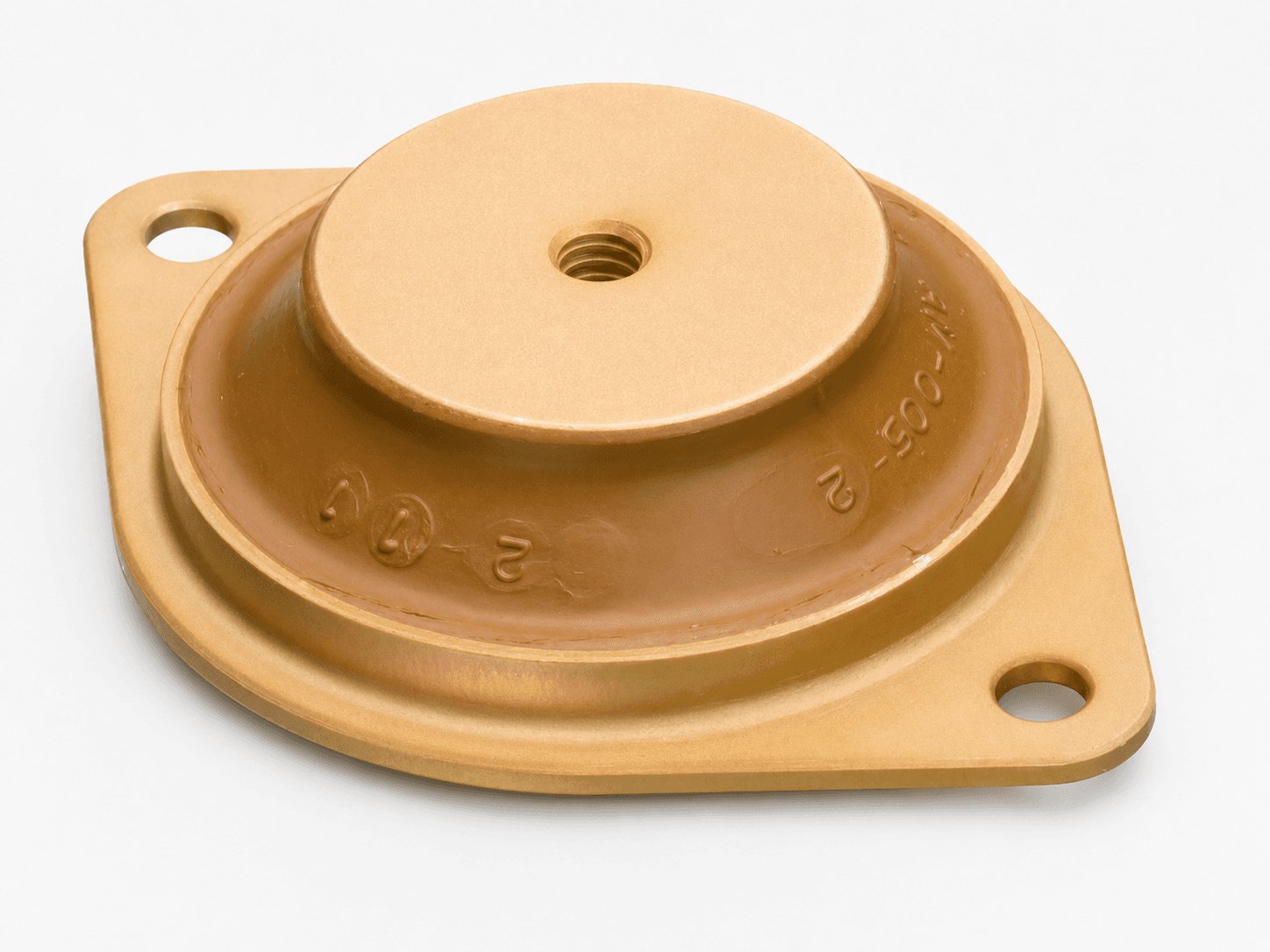

AM-005 系列产品照片
AM-005 型号选择
AM-005 系列各型号的安装尺寸和系列单件最大静载荷相同，主要区别在于弹性体、轴向固有频率、轴向动态刚度和径向动态刚度。 请先确认单个安装点载荷不超过 2.7 kg，再根据振动频率、刚度和环境温度选择具体型号。
| 型号 | 弹性体 | 轴向固有频率 | 轴向动态刚度 | 径向动态刚度 | 温度范围 | 操作 |
|---|---|---|---|---|---|---|
| AM-005-2 | BTR | 24 Hz | 62 N/mm | 48 N/mm | -54～149°C | 查看详情 |
| AM-005-3 | BTR | 26 Hz | 73 N/mm | 56 N/mm | -54～149°C | 查看详情 |
| AM-005-4 | BTR | 28 Hz | 85 N/mm | 65 N/mm | -54～149°C | 查看详情 |
| AM-005-5 | BTR | 31 Hz | 99 N/mm | 76 N/mm | -54～149°C | 查看详情 |
| AM-005-6 | BTR | 33 Hz | 113 N/mm | 87 N/mm | -54～149°C | 查看详情 |
| AM-005-7 | BTR | 35 Hz | 130 N/mm | 100 N/mm | -54～149°C | 查看详情 |
| AM-005-8 | BTR | 37 Hz | 150 N/mm | 115 N/mm | -54～149°C | 查看详情 |
| AM-005-9 | BTR | 40 Hz | 171 N/mm | 132 N/mm | -54～149°C | 查看详情 |
| AM-005-10 | BTR | 43 Hz | 196 N/mm | 151 N/mm | -54～149°C | 查看详情 |
| AM-005-11 | BTR II | 26 Hz | 75 N/mm | 57 N/mm | -40～149°C | 查看详情 |
| AM-005-12 | BTR II | 30 Hz | 98 N/mm | 75 N/mm | -40～149°C | 查看详情 |
| AM-005-13 | BTR II | 35 Hz | 127 N/mm | 98 N/mm | -40～149°C | 查看详情 |
| AM-005-14 | BTR II | 39 Hz | 158 N/mm | 122 N/mm | -40～149°C | 查看详情 |
| AM-005-15 | BTR II | 45 Hz | 212 N/mm | 163 N/mm | -40～149°C | 查看详情 |
查看详情
AM-005-3
BTR
- 轴向固有频率
- 26 Hz
- 轴向动态刚度
- 73 N/mm
- 径向动态刚度
- 56 N/mm
- 温度范围
- -54～149°C
AM-005-4
BTR
- 轴向固有频率
- 28 Hz
- 轴向动态刚度
- 85 N/mm
- 径向动态刚度
- 65 N/mm
- 温度范围
- -54～149°C
AM-005-5
BTR
- 轴向固有频率
- 31 Hz
- 轴向动态刚度
- 99 N/mm
- 径向动态刚度
- 76 N/mm
- 温度范围
- -54～149°C
AM-005-6
BTR
- 轴向固有频率
- 33 Hz
- 轴向动态刚度
- 113 N/mm
- 径向动态刚度
- 87 N/mm
- 温度范围
- -54～149°C
AM-005-7
BTR
- 轴向固有频率
- 35 Hz
- 轴向动态刚度
- 130 N/mm
- 径向动态刚度
- 100 N/mm
- 温度范围
- -54～149°C
AM-005-8
BTR
- 轴向固有频率
- 37 Hz
- 轴向动态刚度
- 150 N/mm
- 径向动态刚度
- 115 N/mm
- 温度范围
- -54～149°C
AM-005-9
BTR
- 轴向固有频率
- 40 Hz
- 轴向动态刚度
- 171 N/mm
- 径向动态刚度
- 132 N/mm
- 温度范围
- -54～149°C
AM-005-10
BTR
- 轴向固有频率
- 43 Hz
- 轴向动态刚度
- 196 N/mm
- 径向动态刚度
- 151 N/mm
- 温度范围
- -54～149°C
AM-005-11
BTR II
- 轴向固有频率
- 26 Hz
- 轴向动态刚度
- 75 N/mm
- 径向动态刚度
- 57 N/mm
- 温度范围
- -40～149°C
AM-005-12
BTR II
- 轴向固有频率
- 30 Hz
- 轴向动态刚度
- 98 N/mm
- 径向动态刚度
- 75 N/mm
- 温度范围
- -40～149°C
AM-005-13
BTR II
- 轴向固有频率
- 35 Hz
- 轴向动态刚度
- 127 N/mm
- 径向动态刚度
- 98 N/mm
- 温度范围
- -40～149°C
AM-005-14
BTR II
- 轴向固有频率
- 39 Hz
- 轴向动态刚度
- 158 N/mm
- 径向动态刚度
- 122 N/mm
- 温度范围
- -40～149°C
AM-005-15
BTR II
- 轴向固有频率
- 45 Hz
- 轴向动态刚度
- 212 N/mm
- 径向动态刚度
- 163 N/mm
- 温度范围
- -40～149°C

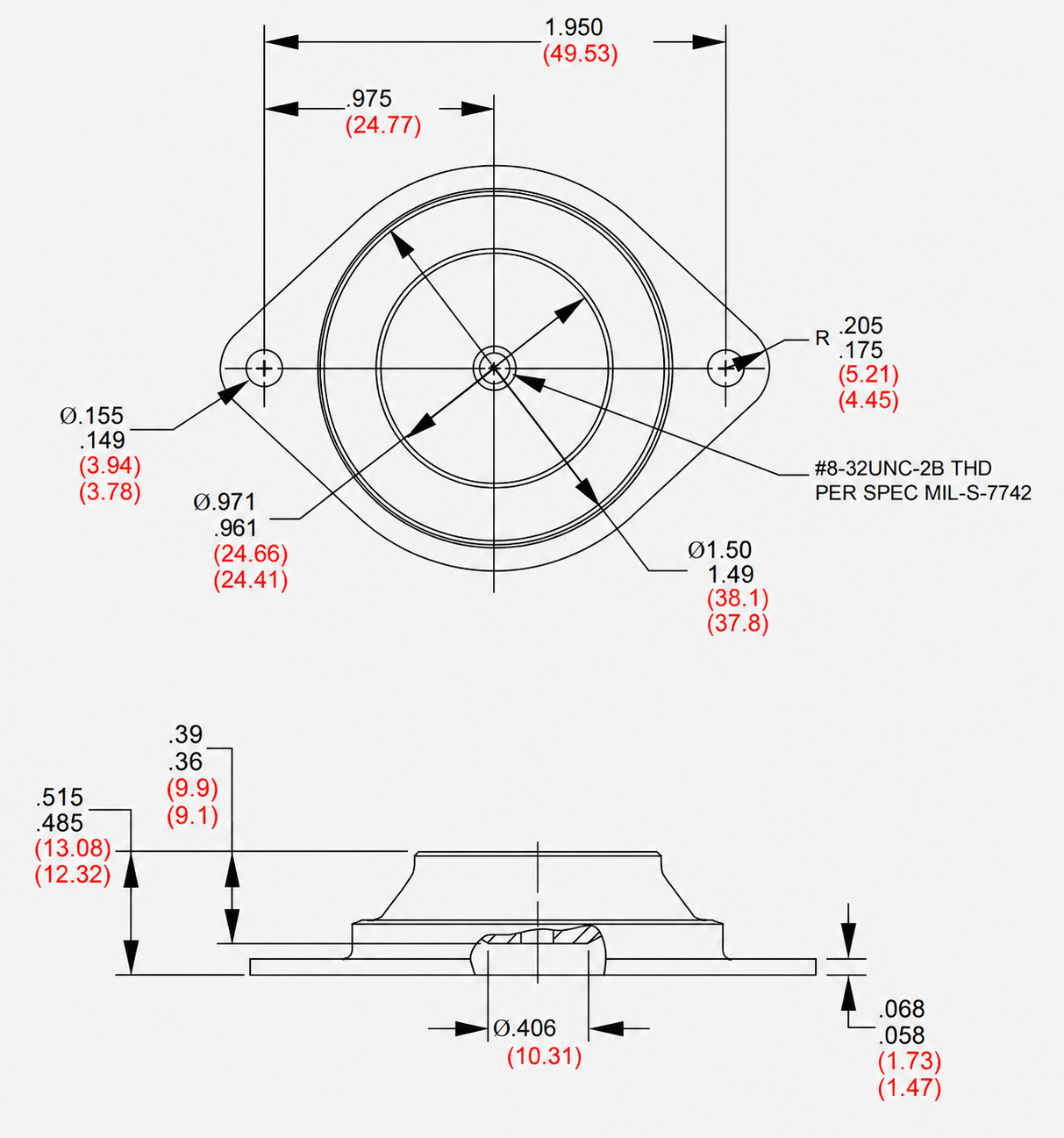

AM-005 系列公共外形尺寸
AM-005 系列型号共用安装尺寸。采购和工程确认时以官方尺寸图为准。
AM-005 系列技术曲线
曲线作为系列典型资料展示，不作为单个型号的精确参数。点击图片可在页面内放大查看。

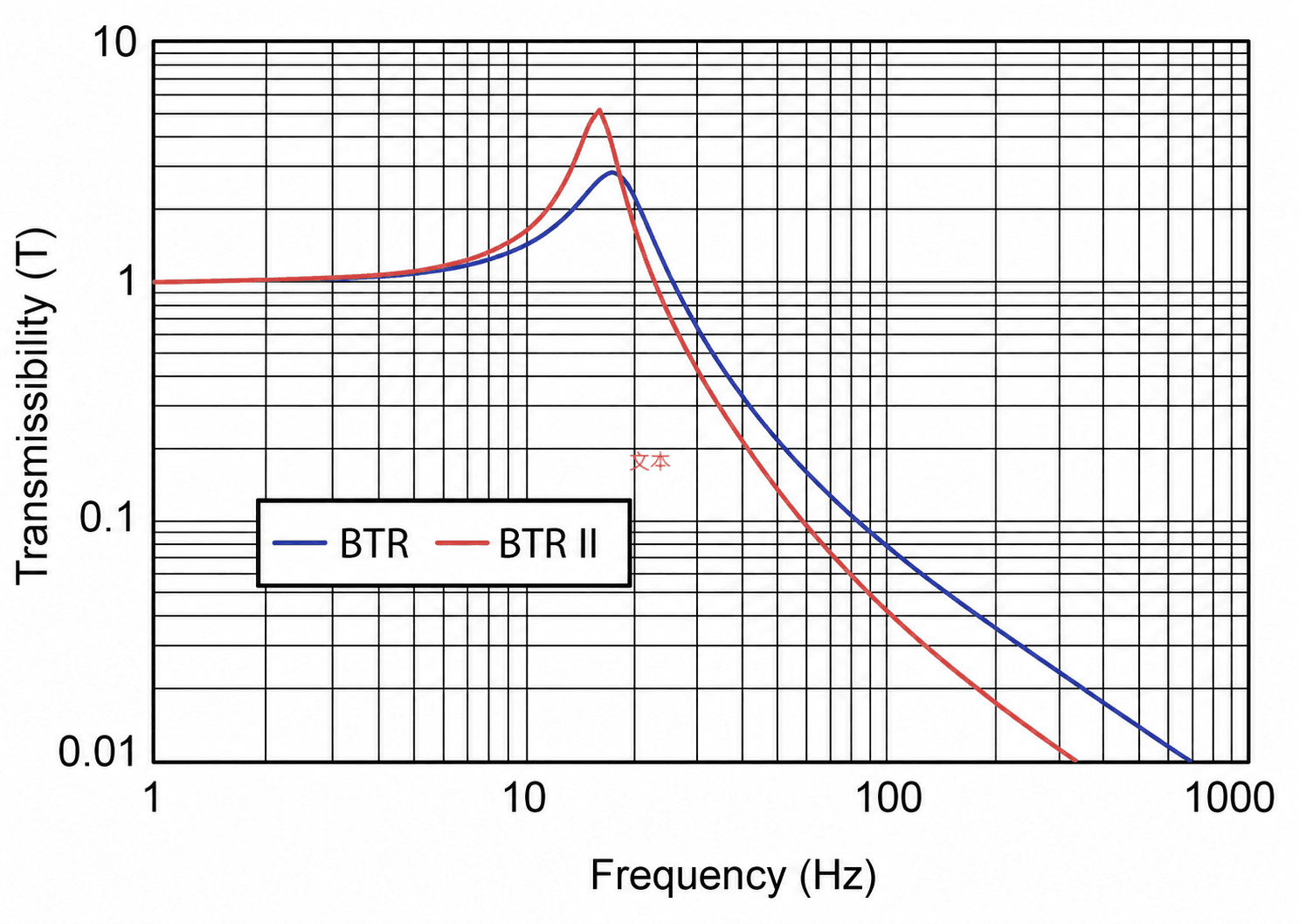

Figure 2
Transmissibility vs. Frequency
BTR / BTR II 典型传递率曲线，不作为具体型号精确参数。

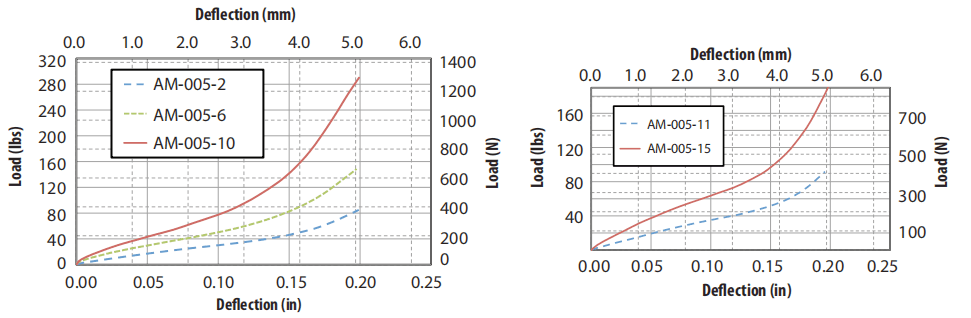

Figure 3
Typical Load vs. Deflection Values
系列代表型号载荷-挠度曲线；点击可在页面内放大查看。
