AM-006-1
BTR II
- 轴向固有频率
- 23 Hz
- 轴向动态刚度
- 96 N/mm
- 径向动态刚度
- 88 N/mm
- 温度范围
- -40～149°C
AM-006 Series
LORD AM-006 系列低外形航空电子隔振器
单件最大静载荷 4.5 kg，最大共振动态输入 0.91 mm D.A.，提供 BTR、BTR II 弹性体，适用于航空电子设备及其他敏感设备。
选型摘要
系列公共参数与归纳范围合并展示系列公共参数
官方原始参数
官方原始参数
系列归纳参数
系列归纳参数
系列归纳参数
系列公共参数
系列公共参数
| 弹性体 | 温度范围 |
|---|---|
| BTR | -65～300°F / -54～149°C |
| BTR II | -40～300°F / -40～149°C |

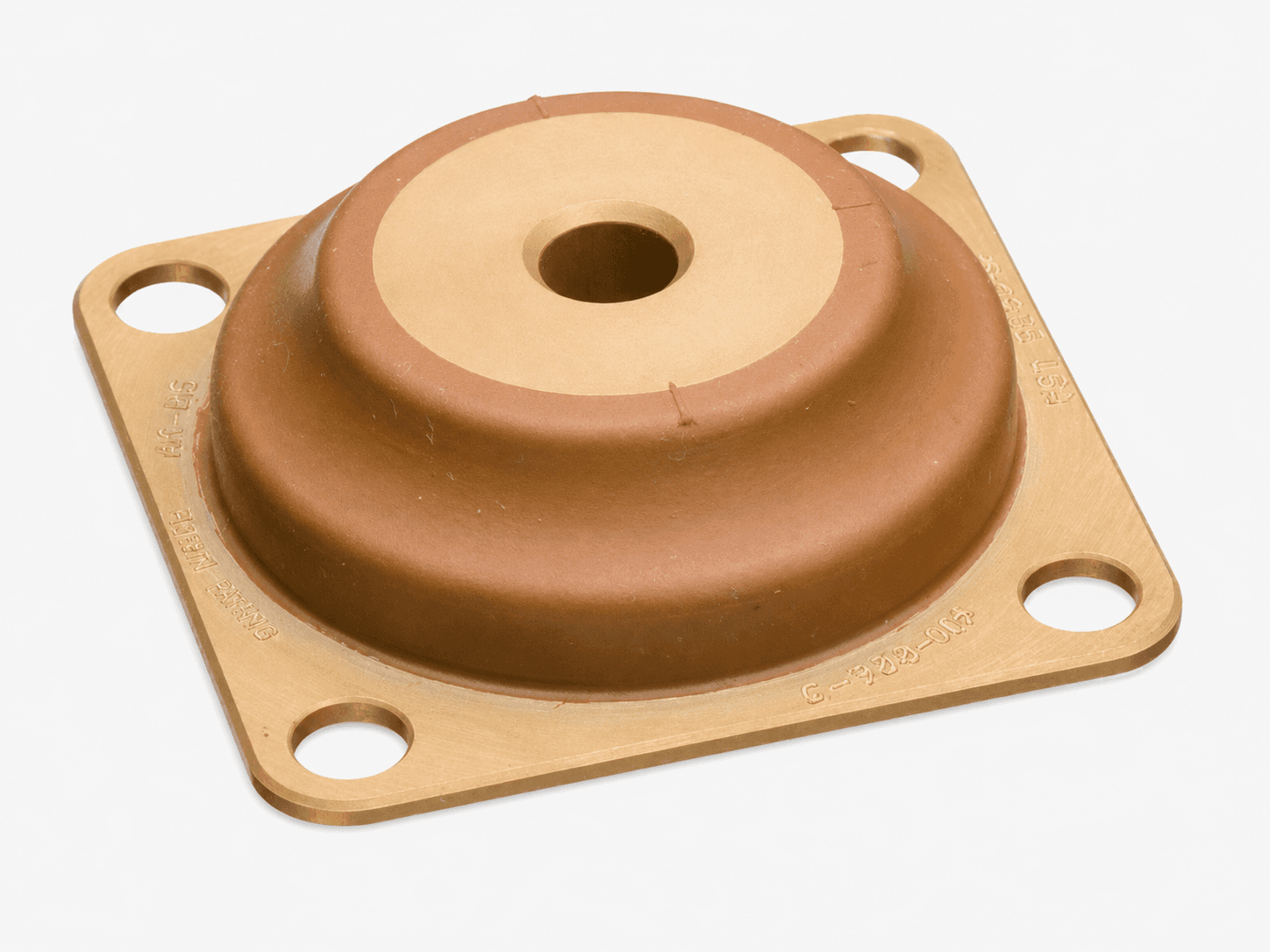

AM-006 系列产品照片
AM-006 型号选择
AM-006 系列各型号的安装尺寸和系列单件最大静载荷相同，主要区别在于弹性体、轴向固有频率、轴向动态刚度和径向动态刚度。 请先确认单个安装点载荷不超过 4.5 kg，再根据振动频率、刚度和环境温度选择具体型号。
| 型号 | 弹性体 | 轴向固有频率 | 轴向动态刚度 | 径向动态刚度 | 温度范围 | 操作 |
|---|---|---|---|---|---|---|
| AM-006-1 | BTR II | 23 Hz | 96 N/mm | 88 N/mm | -40～149°C | 查看详情 |
| AM-006-2 | BTR II | 27 Hz | 126 N/mm | 114 N/mm | -40～149°C | 查看详情 |
| AM-006-3 | BTR II | 30 Hz | 164 N/mm | 149 N/mm | -40～149°C | 查看详情 |
| AM-006-4 | BTR II | 34 Hz | 205 N/mm | 186 N/mm | -40～149°C | 查看详情 |
| AM-006-5 | BTR II | 39 Hz | 274 N/mm | 249 N/mm | -40～149°C | 查看详情 |
| AM-006-7 | BTR | 24 Hz | 102 N/mm | 93 N/mm | -54～149°C | 查看详情 |
| AM-006-8 | BTR | 26 Hz | 119 N/mm | 108 N/mm | -54～149°C | 查看详情 |
| AM-006-9 | BTR | 28 Hz | 140 N/mm | 127 N/mm | -54～149°C | 查看详情 |
| AM-006-10 | BTR | 30 Hz | 163 N/mm | 148 N/mm | -54～149°C | 查看详情 |
| AM-006-11 | BTR | 32 Hz | 187 N/mm | 170 N/mm | -54～149°C | 查看详情 |
| AM-006-12 | BTR | 35 Hz | 214 N/mm | 194 N/mm | -54～149°C | 查看详情 |
| AM-006-13 | BTR | 37 Hz | 246 N/mm | 224 N/mm | -54～149°C | 查看详情 |
| AM-006-14 | BTR | 40 Hz | 282 N/mm | 256 N/mm | -54～149°C | 查看详情 |
| AM-006-15 | BTR | 43 Hz | 323 N/mm | 294 N/mm | -54～149°C | 查看详情 |
查看详情
AM-006-2
BTR II
- 轴向固有频率
- 27 Hz
- 轴向动态刚度
- 126 N/mm
- 径向动态刚度
- 114 N/mm
- 温度范围
- -40～149°C
AM-006-3
BTR II
- 轴向固有频率
- 30 Hz
- 轴向动态刚度
- 164 N/mm
- 径向动态刚度
- 149 N/mm
- 温度范围
- -40～149°C
AM-006-4
BTR II
- 轴向固有频率
- 34 Hz
- 轴向动态刚度
- 205 N/mm
- 径向动态刚度
- 186 N/mm
- 温度范围
- -40～149°C
AM-006-5
BTR II
- 轴向固有频率
- 39 Hz
- 轴向动态刚度
- 274 N/mm
- 径向动态刚度
- 249 N/mm
- 温度范围
- -40～149°C
AM-006-7
BTR
- 轴向固有频率
- 24 Hz
- 轴向动态刚度
- 102 N/mm
- 径向动态刚度
- 93 N/mm
- 温度范围
- -54～149°C
AM-006-8
BTR
- 轴向固有频率
- 26 Hz
- 轴向动态刚度
- 119 N/mm
- 径向动态刚度
- 108 N/mm
- 温度范围
- -54～149°C
AM-006-9
BTR
- 轴向固有频率
- 28 Hz
- 轴向动态刚度
- 140 N/mm
- 径向动态刚度
- 127 N/mm
- 温度范围
- -54～149°C
AM-006-10
BTR
- 轴向固有频率
- 30 Hz
- 轴向动态刚度
- 163 N/mm
- 径向动态刚度
- 148 N/mm
- 温度范围
- -54～149°C
AM-006-11
BTR
- 轴向固有频率
- 32 Hz
- 轴向动态刚度
- 187 N/mm
- 径向动态刚度
- 170 N/mm
- 温度范围
- -54～149°C
AM-006-12
BTR
- 轴向固有频率
- 35 Hz
- 轴向动态刚度
- 214 N/mm
- 径向动态刚度
- 194 N/mm
- 温度范围
- -54～149°C
AM-006-13
BTR
- 轴向固有频率
- 37 Hz
- 轴向动态刚度
- 246 N/mm
- 径向动态刚度
- 224 N/mm
- 温度范围
- -54～149°C
AM-006-14
BTR
- 轴向固有频率
- 40 Hz
- 轴向动态刚度
- 282 N/mm
- 径向动态刚度
- 256 N/mm
- 温度范围
- -54～149°C
AM-006-15
BTR
- 轴向固有频率
- 43 Hz
- 轴向动态刚度
- 323 N/mm
- 径向动态刚度
- 294 N/mm
- 温度范围
- -54～149°C

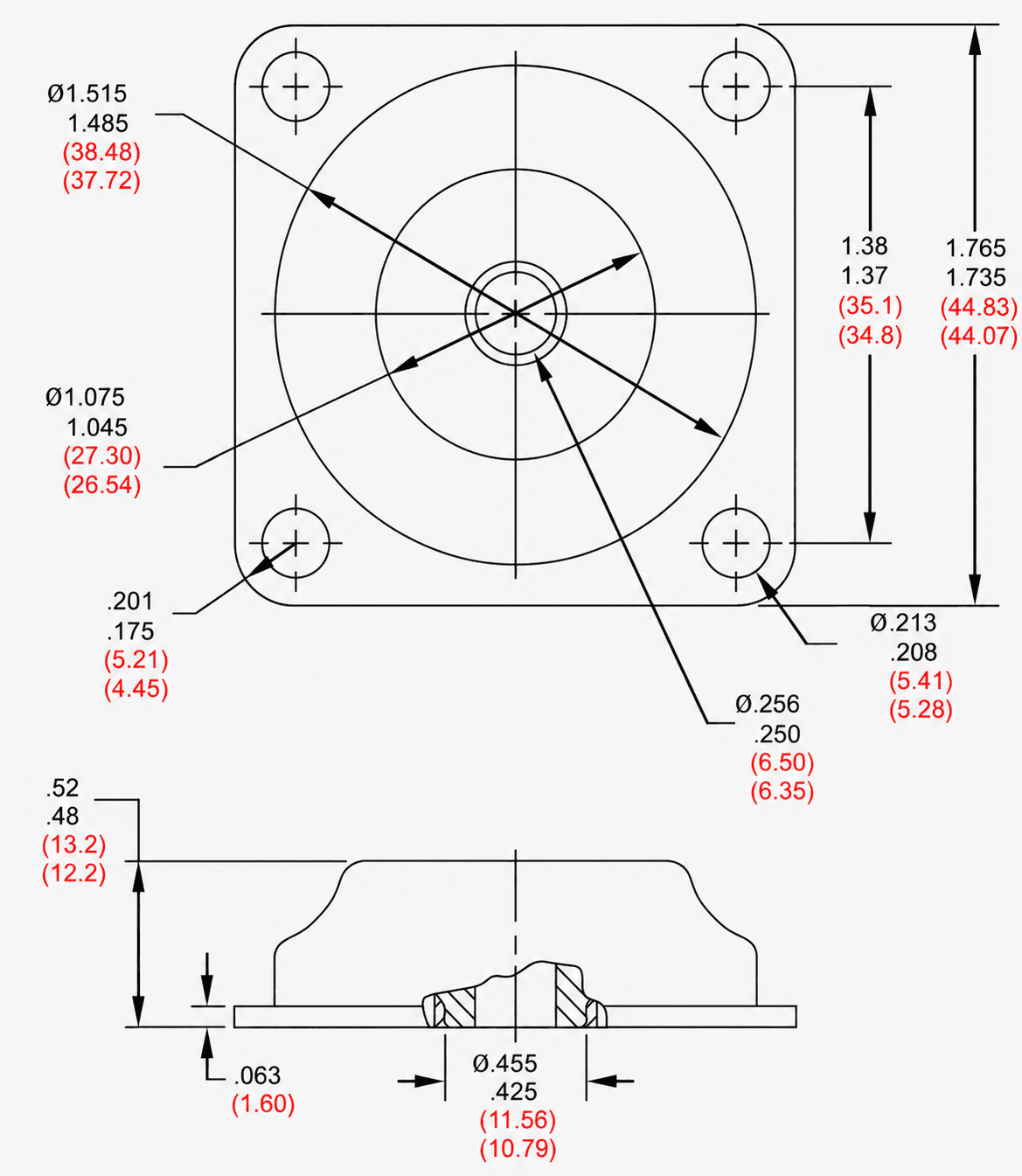

AM-006 系列公共外形尺寸
AM-006 系列型号共用安装尺寸。采购和工程确认时以官方尺寸图为准。
AM-006 系列技术曲线
曲线作为系列典型资料展示，不作为单个型号的精确参数。点击图片可在页面内放大查看。

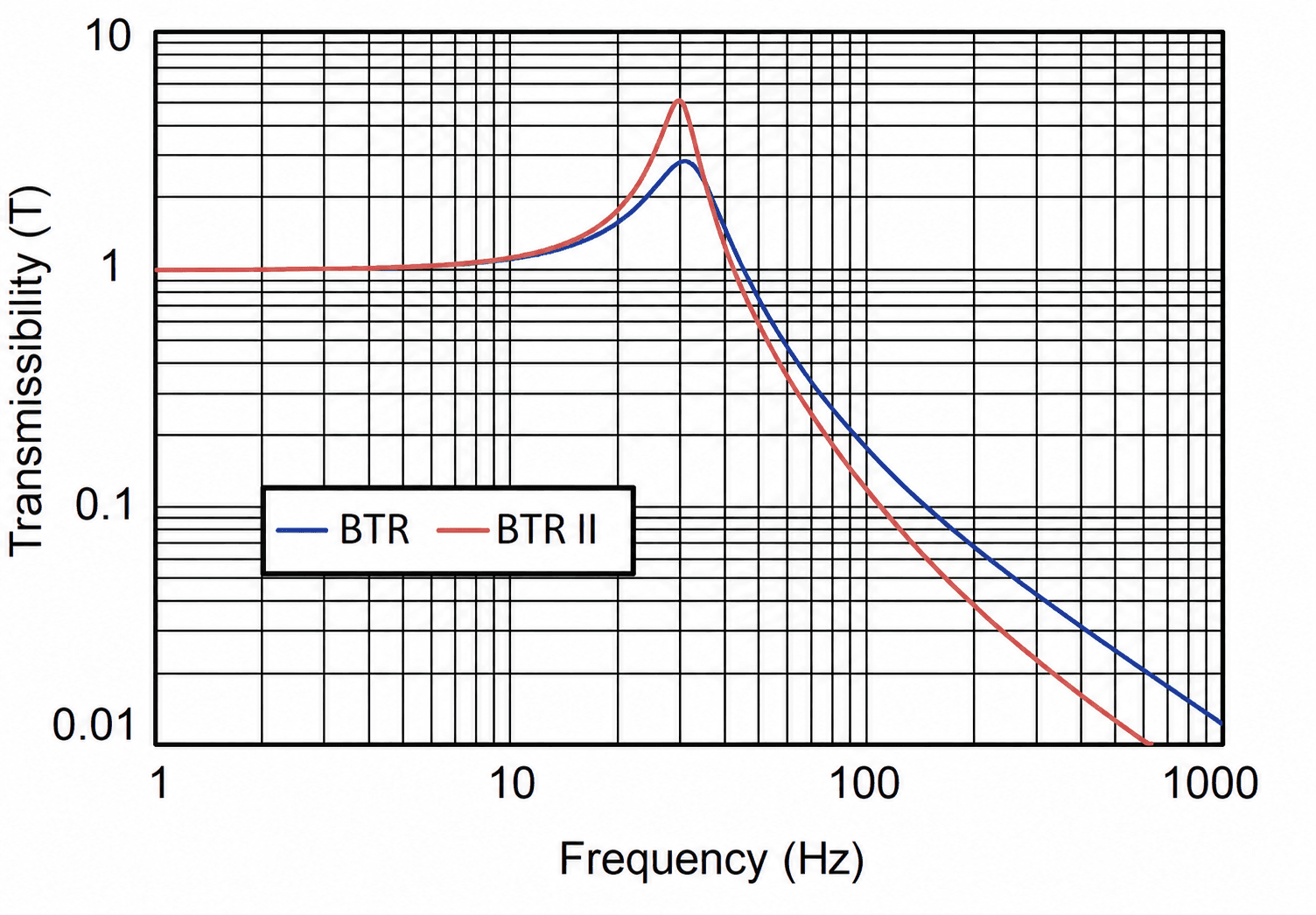

Figure 2
Transmissibility vs. Frequency
BTR / BTR II 典型传递率曲线，不作为具体型号精确参数。

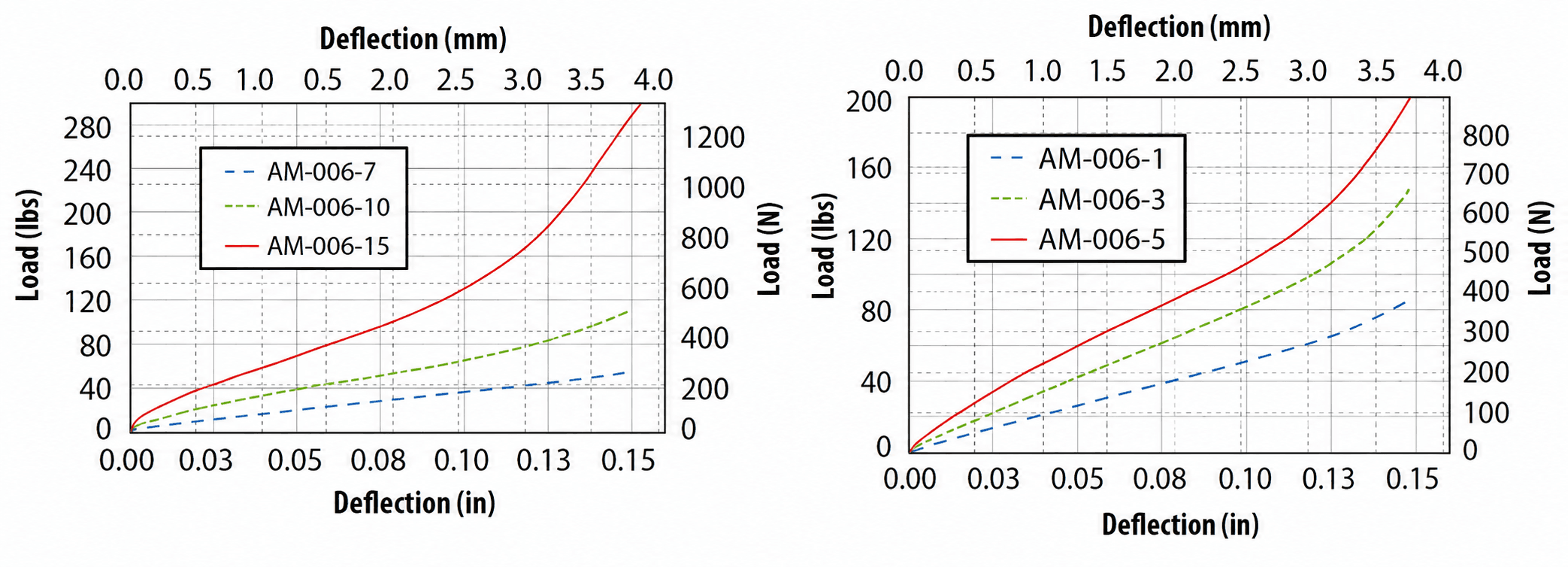

Figure 3
Typical Load vs. Deflection Values
系列代表型号载荷-挠度曲线；点击可在页面内放大查看。
还没确定具体型号？可以先询价 AM-006 系列。
询价时可选择具体型号，也可以标记为需要协助选型。
