AM-008-1
MEA
- 轴向固有频率
- 21 Hz
- 轴向动态刚度
- 165 N/mm
- 径向动态刚度
- 165 N/mm
- 温度范围
- 待确认
AM-008 Series
LORD AM-008 系列低外形航空电子隔振器
单件最大静载荷 9.1 kg，最大共振动态输入 0.91 mm D.A.，提供 BTR、BTR II、MEA 弹性体，适用于航空电子设备及其他敏感设备。
选型摘要
系列公共参数与归纳范围合并展示系列公共参数
官方原始参数
官方原始参数
系列归纳参数
系列归纳参数
系列归纳参数
系列公共参数
系列公共参数
| 弹性体 | 温度范围 |
|---|---|
| BTR | -65～300°F / -54～149°C |
| BTR II | -40～300°F / -40～149°C |

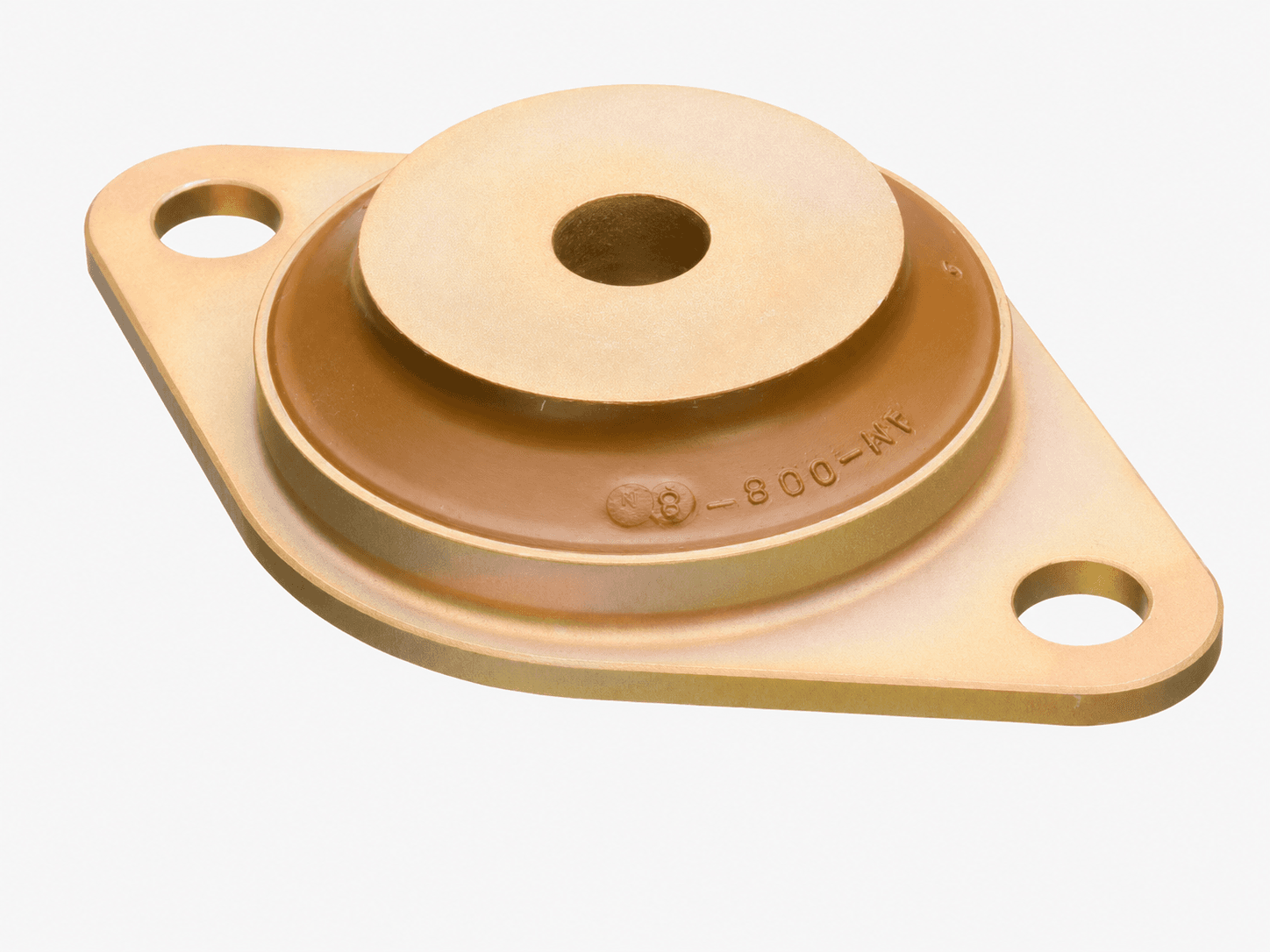

AM-008 系列产品照片
AM-008 型号选择
AM-008 系列各型号的安装尺寸和系列单件最大静载荷相同，主要区别在于弹性体、轴向固有频率、轴向动态刚度和径向动态刚度。 请先确认单个安装点载荷不超过 9.1 kg，再根据振动频率、刚度和环境温度选择具体型号。
| 型号 | 弹性体 | 轴向固有频率 | 轴向动态刚度 | 径向动态刚度 | 温度范围 | 操作 |
|---|---|---|---|---|---|---|
| AM-008-1 | MEA | 21 Hz | 165 N/mm | 165 N/mm | 待确认 | 查看详情 |
| AM-008-2 | BTR II | 24 Hz | 207 N/mm | 207 N/mm | -40～149°C | 查看详情 |
| AM-008-3 | BTR II | 26 Hz | 247 N/mm | 247 N/mm | -40～149°C | 查看详情 |
| AM-008-4 | BTR II | 28 Hz | 294 N/mm | 294 N/mm | -40～149°C | 查看详情 |
| AM-008-5 | BTR II | 31 Hz | 354 N/mm | 354 N/mm | -40～149°C | 查看详情 |
| AM-008-6 | BTR | 23 Hz | 193 N/mm | 193 N/mm | -54～149°C | 查看详情 |
| AM-008-7 | BTR | 26 Hz | 233 N/mm | 233 N/mm | -54～149°C | 查看详情 |
| AM-008-8 | BTR | 28 Hz | 273 N/mm | 273 N/mm | -54～149°C | 查看详情 |
| AM-008-9 | BTR | 30 Hz | 317 N/mm | 317 N/mm | -54～149°C | 查看详情 |
| AM-008-10 | BTR | 32 Hz | 377 N/mm | 377 N/mm | -54～149°C | 查看详情 |
| AM-008-11 | BTR | 35 Hz | 436 N/mm | 436 N/mm | -54～149°C | 查看详情 |
| AM-008-12 | BTR | 37 Hz | 497 N/mm | 497 N/mm | -54～149°C | 查看详情 |
| AM-008-13 | BTR | 40 Hz | 567 N/mm | 567 N/mm | -54～149°C | 查看详情 |
| AM-008-14 | BTR | 43 Hz | 648 N/mm | 648 N/mm | -54～149°C | 查看详情 |
查看详情
AM-008-2
BTR II
- 轴向固有频率
- 24 Hz
- 轴向动态刚度
- 207 N/mm
- 径向动态刚度
- 207 N/mm
- 温度范围
- -40～149°C
AM-008-3
BTR II
- 轴向固有频率
- 26 Hz
- 轴向动态刚度
- 247 N/mm
- 径向动态刚度
- 247 N/mm
- 温度范围
- -40～149°C
AM-008-4
BTR II
- 轴向固有频率
- 28 Hz
- 轴向动态刚度
- 294 N/mm
- 径向动态刚度
- 294 N/mm
- 温度范围
- -40～149°C
AM-008-5
BTR II
- 轴向固有频率
- 31 Hz
- 轴向动态刚度
- 354 N/mm
- 径向动态刚度
- 354 N/mm
- 温度范围
- -40～149°C
AM-008-6
BTR
- 轴向固有频率
- 23 Hz
- 轴向动态刚度
- 193 N/mm
- 径向动态刚度
- 193 N/mm
- 温度范围
- -54～149°C
AM-008-7
BTR
- 轴向固有频率
- 26 Hz
- 轴向动态刚度
- 233 N/mm
- 径向动态刚度
- 233 N/mm
- 温度范围
- -54～149°C
AM-008-8
BTR
- 轴向固有频率
- 28 Hz
- 轴向动态刚度
- 273 N/mm
- 径向动态刚度
- 273 N/mm
- 温度范围
- -54～149°C
AM-008-9
BTR
- 轴向固有频率
- 30 Hz
- 轴向动态刚度
- 317 N/mm
- 径向动态刚度
- 317 N/mm
- 温度范围
- -54～149°C
AM-008-10
BTR
- 轴向固有频率
- 32 Hz
- 轴向动态刚度
- 377 N/mm
- 径向动态刚度
- 377 N/mm
- 温度范围
- -54～149°C
AM-008-11
BTR
- 轴向固有频率
- 35 Hz
- 轴向动态刚度
- 436 N/mm
- 径向动态刚度
- 436 N/mm
- 温度范围
- -54～149°C
AM-008-12
BTR
- 轴向固有频率
- 37 Hz
- 轴向动态刚度
- 497 N/mm
- 径向动态刚度
- 497 N/mm
- 温度范围
- -54～149°C
AM-008-13
BTR
- 轴向固有频率
- 40 Hz
- 轴向动态刚度
- 567 N/mm
- 径向动态刚度
- 567 N/mm
- 温度范围
- -54～149°C
AM-008-14
BTR
- 轴向固有频率
- 43 Hz
- 轴向动态刚度
- 648 N/mm
- 径向动态刚度
- 648 N/mm
- 温度范围
- -54～149°C

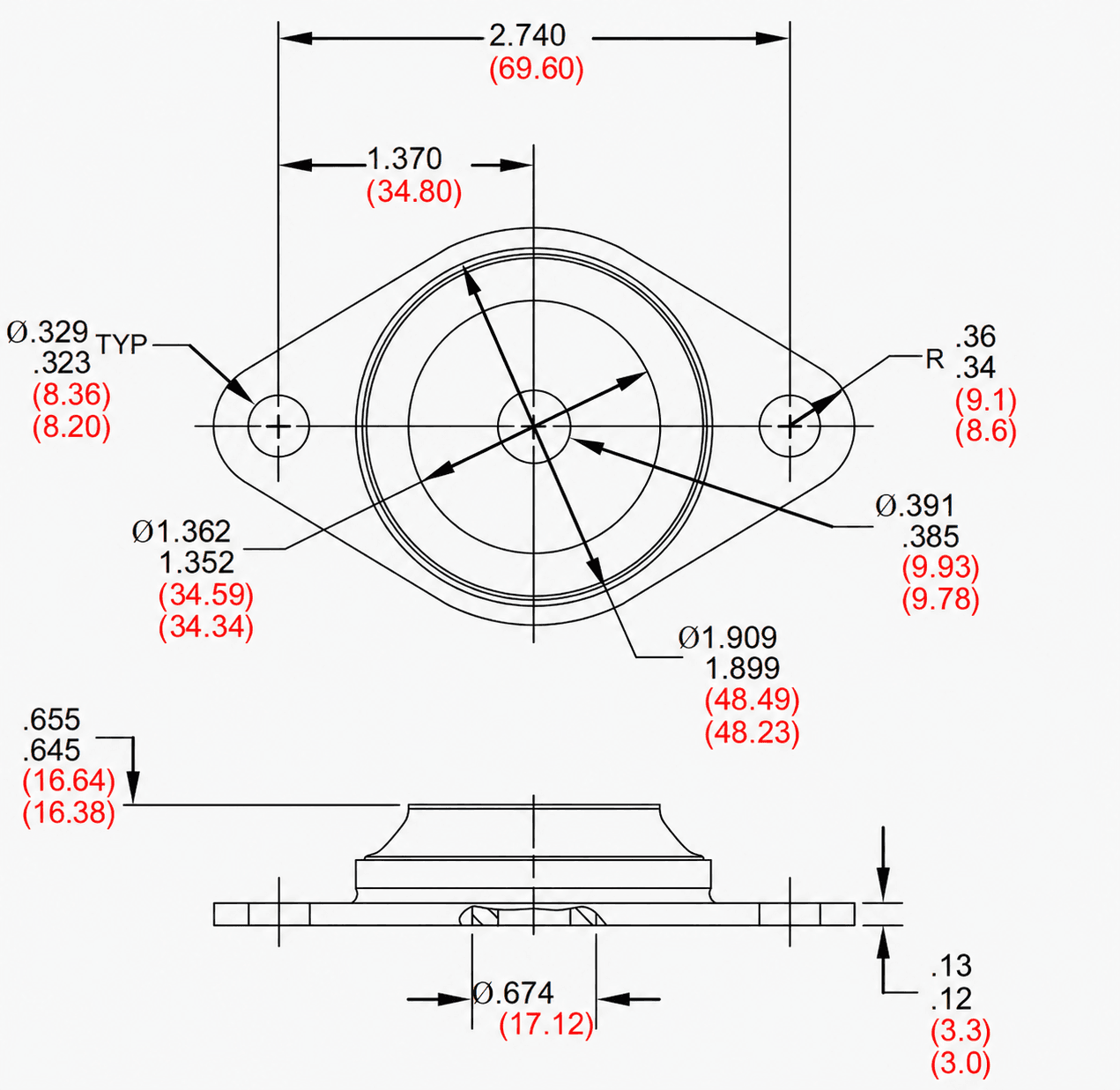

AM-008 系列公共外形尺寸
AM-008 系列型号共用安装尺寸。采购和工程确认时以官方尺寸图为准。
AM-008 系列技术曲线
曲线作为系列典型资料展示，不作为单个型号的精确参数。点击图片可在页面内放大查看。

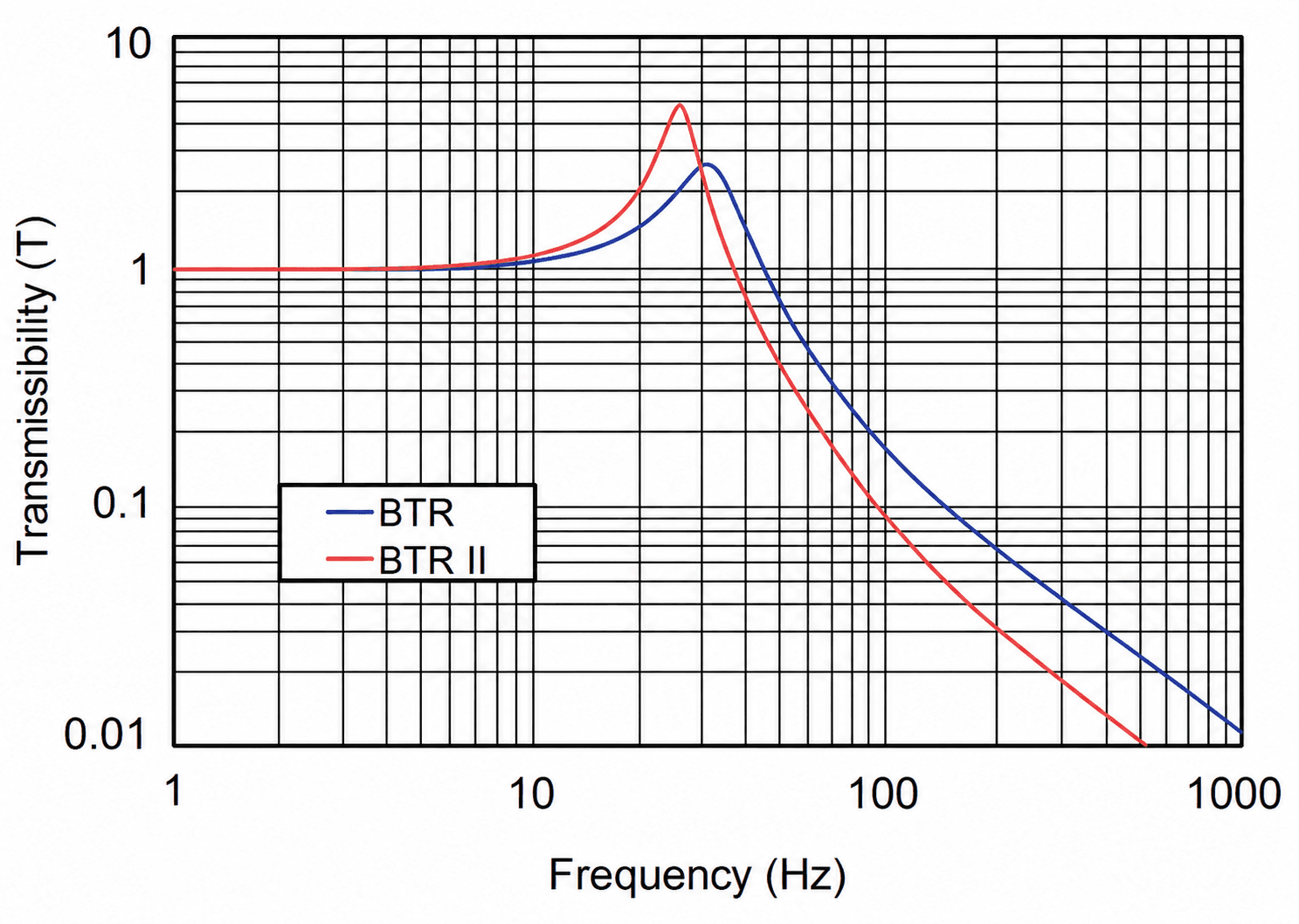

Figure 2
Transmissibility vs. Frequency
BTR / BTR II 典型传递率曲线，不作为具体型号精确参数。
Figure 3
Typical Load vs. Deflection Values
系列代表型号载荷-挠度曲线；点击可在页面内放大查看。
